高级木工实际操作题
高级工实际操作题
试题一:制作圆形窗扇
1.使用材料及工具 杉木、松木等规格板材、铁钉;框锯、割锯、刀锯、细齿锯、长刨、短刨、光刨、轴刨、裁口刨、单线刨、圆边线脚刨、凿子、锤子、斧子或锤子、钢卷尺或八折尺、910角尺、450角尺、划线笔、墨斗、线勒子;
2.操作要点及注意事项
(1)制作圆形窗应选用木纹顺直、含水率不大于12%的木材。
(2)套样板划线配料时,应使窗梃料的木纹尽量长,不得有疖子、斜纹和裂缝;窗棂料的榫头、榫眼应避开疖子和斜纹。窗梃料的长度要放足余量,以满足高低缝搭接的长度要求。
(3)制作窗梃时先用细齿锯留半线锯割成型,然后用轴刨将窗梃内边刨修光滑。
(4)窗梃刨好后,即可划出榫眼线、线脚线及窗梃间连接的榫槽位置线。
(5)窗梃料的连接,一般采用带榫高低缝中间加木销,或斜面高低缝中间加木销的方法。木销的的两个对角应在窗梃的中线上,即窗梃的连接缝上。另两个角的倾斜方向应于其所在的窗梃榫头方向一致,不得装反。
(6)制作企口缝榫、槽时,榫头和凹槽的外边线应留半线,结合面处不留线;斜面锯割时,外口留半线,里口不留线。
(7)用斜凿按线脚位置沿圆弧刻一条痕,然后用特制的圆边线脚刨刨削窗梃内周边的线脚。如无圆边线脚刨,只能用凿子慢慢凿,再用木挫修整,砂纸磨光。
(8)对短接窗棂,应按窗棂全长刨削成型,然后根据相应安装尺寸,锯为短窗棂,并按序编号,以便于拼装。
(9)窗棂与窗梃间采用半榫、飘肩结合,飘肩要根据样板划线进行锯割。
(10)拼装时,先将窗羚棂拼装成型,四块窗梃两两相连。然后将窗棂与连成一体的两块窗棂榫接,后将另两块连成一体的窗梃拼装上去,并用木销棒紧。在榫头、榫眼、凹槽、木销、高低缝结合处要涂胶加固。
(11)窗扇拼装成型后,应按大样进行校核。静置24h后,修整接头,细剥净面。
3.考核项目及平分标准
考核项目及评分标准
序号
考核项目
检查方法
侧数
允许偏差
评分标准
满分
得分
1
放样
目测尺量
任意
+1㎜
超过要求每点扣2分
10
2
外型断面尺寸
尺量
6个
+2㎜
超过要求,每点扣1分
6
3
窗梃接法
目测
任意
接法合理不松动,不符合要求每点扣3分
8
4
榫肩、榫眼
塞尺
任意
0.3㎜
超过要求每点扣2分
8
5
玻璃芯子
尺量
4个
+1㎜
每超过0.5㎜,扣1分
6
6
玻璃铲口
目测
任意
角度不准有二口、毛刺,每点扣2分
6
7
平整度
托板塞尺
2个
1㎜
超过要求,每点扣4分
8
8
光洁度
目测
任意
有毛刺、雀斑、创痕、锤印,每点扣1分
8
9
翘曲开裂
目测尺量
1个
2㎜
每超过0.3㎜,扣2分
10
10
工艺操作规程
错误无分,局部有错误扣1—9分
10
11
安全生产
有事故无分,有事
故苗子扣1~4分
5
12
文明施工
不做落手清扣5分
5
11
工效
根据项目,按劳动定额执行。低于定额90%本项无分,在定额90%~之间酌情加分,超过定额酌情扣1~3分
10
试题二:制作安装木扶手弯头
#p#分页标题#e#1.使用材料及工具 水曲柳、柚木或樟木等规格木材;木螺钉、扁铁;框锯、割锯、细齿锯、长刨、短刨、光刨、轴刨、凿子、斧子或锤子、钢卷尺或八折尺、910角尺、450角尺、划线笔、墨斗、线勒子等
2.操作要点及注意事项
(1)扶手及扶手弯头用料应为硬木,并必须经干燥处理,含水率一般不超过5%,以免收缩开裂。
(2)木扶手制作前,必须按设计要求作出扶手的横断面样板。先将扶手底刨平刨直,划出中线,在两端对好样板划出断面,然后刨出底部木槽,再用线角刨依顶头的断面线刨成型。刨时应留半线。
(3)制作弯头首先要根据楼梯坡度或楼梯三角板放出样板。栏杆间距在200㎜以内时,可整只制作;大于200㎜时,可以断开制作。
(4)制作扶手弯头的整料应先斜纹出方,然后放线,用小锤锯成毛坯,用斧斩成基本形状。
(5)制作扶手弯头时,一般先将底面做准,然后把扶手样板套在顶头划线。用一字刨刨平成型,并注意留线。
(6)扶手安装一般由下向上进行。先将每段直扶手与相临的弯头连接好,然后放在铁板上进行整体连接。
(7)在混凝土栏板上安装扶手时,垫板应于木砖钉牢,垫板接头应做按榫。
(8)在铁栏杆上安装扶手时,应按设计要求标高在墙上弹出坡度线,预埋好木砖或稳固法兰盘,然后将木扶手与法兰盘固定牢固。
(9)安装靠墙扶手时,应按设计要求标高在墙上弹出坡度线,预埋好木砖或稳固法兰盘,然后将木扶手与法兰盘固定牢固。
(10)弯头和扶手连接处应设在第一踏步的上半步和下半步之外。弯头和扶手安装完成后,接头间要修平,外观要通顺光滑。
3.考核项目及平分标准
序号
考核项目
检查方法
侧数
允许偏差
评分标准
满分
得分
1
制作扶手弯头
目测
任意
用料合理、尺寸正确,形状按设计要求
20
2
安装扶手弯头
目测
任意
平整、接缝严密、安装牢固
20
3
扶手纵向弯曲
拉线尺量
2个
4㎜
每超0.5㎜,扣5分
10
4
安装扶手
目测
任意
平整牢固,与上下弯头结合良好
10
5
光洁度
目测
任意
有毛刺、雀斑、锤印,每点扣2分
10
8
工艺操作规程
错误无分,局部有误扣1~9分
10
9
安全生产
有事故无分,有事故苗子扣1~4分
5
10
文明施工
不做落手清扣5分
5
11
工效
根据项目,按劳动定额执行。低于定额90%本项无分,在定额90%~之间酌情加分,超过定额酌情扣分
10
试题三:支模板(制安柱、梁、板节点木模板)
#p#分页标题#e#1.使用材料及工具:方木楞、五合板及各种铁钉由考前统一配发,个人领取。操作过程中所需工具全部由考生备齐(主要有框锯、羊角锤、双刃斧、墨斗及划线工具)。

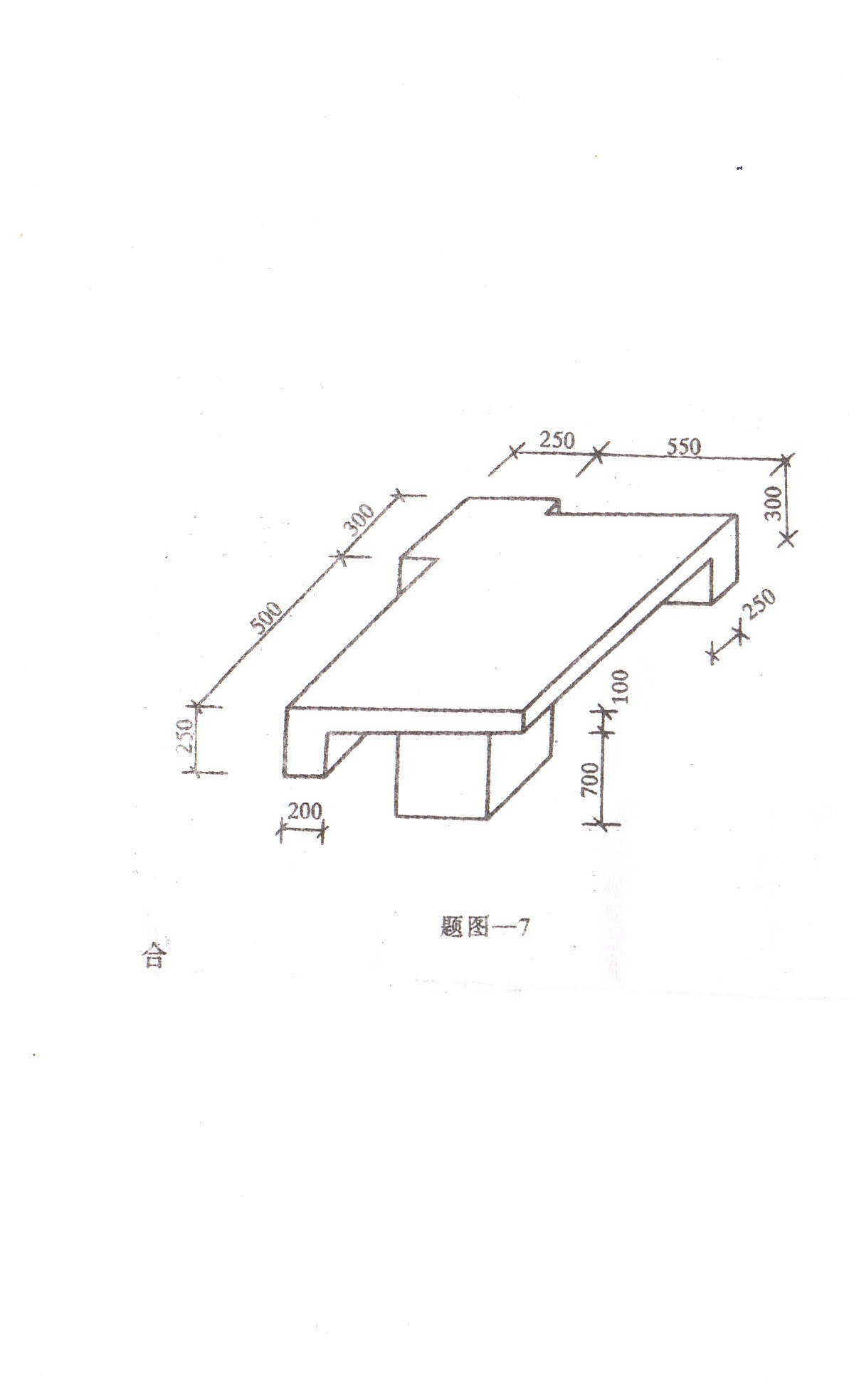

2.题目内容 :柱、梁、板节点如下图所示,所提供的规格材、五合板、铁钉等材料,自备工具。自行设计、制作安装节点木模板。
3.时间要求 : 限在4h内完成全部操作。
4.操作要点及评分标准:结构设计合理;工具不损坏,不借用;材料不余缺。考核评分标准见下表
序号
考核项目
检查方法
允许偏差
评分标准
满分
得分
1
放样
尺量
+1㎜
任意测点,超过者每点扣2分
10
2
配制模板
尺量
-3㎜
测5个点,超过者每点扣2分
10
3
配制支撑
尺量
-5㎜
测5个点,超过者每点扣2分
10
4
垂直度
仪器测
+2㎜
测5个点,超过者每点扣2分
10
5
模板水平
水平尺
+2㎜
测5个点,超过者每点扣2分
10
6
模板尺寸
尺量
+3㎜
任意测点,超过者每点扣2分
10
7
支撑牢固
目测
牢固
受力不合理,有松动扣2-8分
10
8
工具材料
目测
准确
工具不全,材料有余缺扣2-8分
10
8
操作规程
错误无分,局部有误扣1~5分
5
9
安全生产
有事故无分,有事故苗子扣1~5分
5
10
文明施工
不文明,不做落手清扣1-5分
5
11
